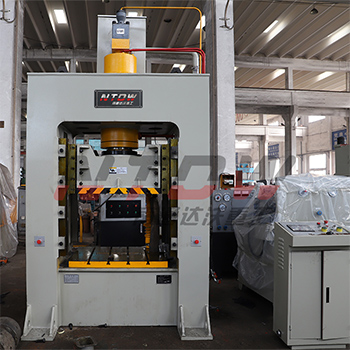

200吨框架液压机_200T框架液压机

200吨框架液压机_200T框架液压机

品牌: 南通达沃重工,高新技术企业,液压机生产厂家,ISO9001质量管理体系和欧盟CE认证企业,荣获多项国家专利。为您提供液压机一站式解决方案。
型号: 根据您的需求,可进行定制液压机,具体液压机参数,请电话咨询!
产品详情

200吨框架液压机结构刚性好,精度高,抗偏载能力强;液压控制系统采用插装式集成系统,动作可靠,使用寿命长,液压冲击小,减小了连结管路与泄漏点;采用进口PLC控制的电气系统,结构紧凑,工作灵敏可靠,使用维修方便。具有调整、手动、半自动三种操作方式和定程,定压两种成型工艺规范。底梁内配有液压垫,通过操作面板选择,液压垫可以实现有顶出、无顶出和液压垫压边三种工作循环。




(1)框式液压机采用整体钢板焊接框架式机架,整体刚性好,抗压强度高;

(2)压力可按压制工艺要求调整;

(3)合模后起压快,达额定压力仅1秒多;

(4)采框式液压机用下置式油缸,更换及清洗油缸方便;

(5)具有下顶料、上顶料及上下复合顶料等不同派生机型


适用领域:本系列压机适用于拉深、弯曲、成型、冲裁落料、翻边等各种冲压工艺,特别适用以下领域:汽车零部件、家用电器、厨房用具。其它:拖拉机,摩托车,航天,航空。


可选配附件:移动工作台;冲裁缓冲装置;光幕安全保护装置;油冷却装置;位移传感装置;触摸式工业显示屏;打料装置(液压式或机械式);模具快速夹紧机构;模具保护装置;进口PLC;导轨润滑装置。




200吨框架液压机性能与特点:


机身采用整体框架或组合框架结构,均为全钢板焊接;四角八面直角导轨导向、精度高,刚性好,并采用液压预紧。液压系统采用二通插装集成阀;整个系统工作稳定、可靠、使用寿命长、泄露少、故障点少。电器系统采用“PLC”可编程序自动控制。并可根据用户要求配置比例调压、行程数显、光电保护装置及移动工作台(方便更换模具)。


本系统液压机具有上滑块及下液压垫的双动功能,跟用户要求液压垫可设为顶出器,也可作拉伸之用。因此,工艺范围广,可完成金属板材的拉伸、弯曲、冲载(可配缓冲装置)等工艺。可实现定压、定程两种工艺,具备保压延时功能,时间可调。工作压力行程可在规定范围内按工艺要求调节,操作简便。采用按钮集中控制,具有调整、手动及半自动三种操作方式。


200吨框架液压机结构概述:


本机器由主机及控制机构两大部分组成,通过管路及电气装置联系起来,构成整体。主机部分包括机身、主缸、顶缸、限程装置等。控制机构包括液压泵站(动力系统)、电器箱等组成。现将个部分结构和作用分述如下:


1.机身


机身采用龙门框架式结构,由上横梁、滑块、工作台、导柱等组成,滑块内装有导向套,依靠四根导柱为主架,使滑块上下运动。滑块与主缸活塞杆采用法兰连结,在滑块、工作台上有T型槽,供用户安装摸具。


立柱采用45#优质碳素钢,表面经中频淬火后镀铬处理,硬度达HRC45以上,耐磨性能好,延长了机器的使用寿命。


2.主缸


主缸缸体采用45#锻钢,活塞杆采用45#优质碳素钢,表面经中频淬火后镀铬处理,硬度达HRC45以上,耐磨性能好,延长了机器的使用寿命。主缸缸体依靠缸口台肩及大锁母即固于上横梁内。活塞下端用联结法兰、螺栓与滑块联接,活塞头部之材料为铸铁,作导向用。活塞头部按有方向相反的YA型密封圈,在活塞杆上装有O型密封圈,将缸内分成两个油腔缸上装有导向套,导向套的外圆上装O型密封圈,借助法兰及螺栓锁紧,以保证缸口密封。在缸口法兰上装有防尘圈,以保证活塞杆的防尘。


3.限程装置


限程装置安装于机器左侧主要用来控制滑块的行程距离。它由垫铁、角铁、感应块、行程开关等组成。两垫铁分别固定于工作台和上横梁上,以固定角铁,在角铁上设有导向槽,通过调整行程开关的距离,控制滑块的行程。


4.液压系统概述


液压系统由能源转换装置(泵和油缸)、及能量输送装置(油箱、管路)等组成。借助于电气系统的控制,驱动滑块完成各种动作循环。液压系统采用单泵供油系统,采用大流量插装阀,在泵的进油口设吸油滤器,以防杂质进入液压系统,以确保油路的正常运行。系统中有油温油位显示、空气滤清器等装置。油箱为钢板焊接结构,侧面设有清洗窗,底部备有放油和排污的螺塞。


200吨框架液压机具有调整、半自动工作方式供选择。调整动作为按压相应的按钮得到滑块的点动动作。


5.电器系统


(1)机器设有独立的电气控制箱,集中控制整个机器的运转。


(2)电源为380V、50HZ,控制电源为220V。


框架液压机操作系统:


(1)调整(点动):操作相应的功能按钮完成相应的动作,每按一次按钮完成相应动作的一次点动,主要用于设备调整及更换模具时。


(2)半自动:采用双手按钮,同时按下2个按钮,完成一次工艺循环。


(3)半自动动作有种:滑块快下→滑块慢下压制→滑块加压延时及泄压→滑块回程。


南通达沃重工是一家专注于大中型锻压机床设备研发、生产和服务的液压机厂家,主要液压机系列:四柱液压机系列,单柱液压机系列,龙门液压机系列,框架液压机系列,液压冲床系列等。客户覆盖全国300多个城市和中亚、欧洲、非洲、南美等海外地区。

联系人:渠经理 联系电话:15251378825 公司地址:江苏南通市开发区江韵路318-4243号 生产基地:山东省滕州市经济开发区郭河路789号
